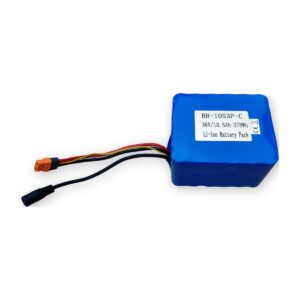

Li-ion bateriový pack 36V — řada 10S (BR-AKUPAK)
Profesionální Li-ion bateriové packety řady 10S (36V nominální napětí) pro elektrokola a lehká elektrická vozidla. Vyrobeno z prémiových článků EVE INR18650-35V (3500 mAh, CB/UL certifikace) s integrovaným BMS/PCM modulem PCM-LB14S007 Li-10S20A pro komplexní ochranu baterie.
Dostupné konfigurace
| Model | Konfigurace | Napětí | Kapacita | Energie |
|---|---|---|---|---|
| BR-10S3P | 10S3P | 36 V nom. | 10,5 Ah | 378 Wh |
| BR-10S4P | 10S4P | 36 V nom. | 14 Ah | 504 Wh |
Layout varianty (mechanické provedení)
Pro každou konfiguraci nabízíme více mechanických layoutů. Konkrétní rozměry a tvar jsou volitelné dle požadavku odběratele — výrobce poskytuje 3D modely (STEP) a výkresy pro engineering review:
| Layout | Označení | Popis |
|---|---|---|
| V | BR-10S4P-V | Vertikální uspořádání článků (Hailong-like) |
| H‘ | BR-10S3P-H‘ / BR-10S4P-H‘ | Horizontální (rozšířený layout) |
| C | BR-10S3P-C / BR-10S4P-C | Custom / kompaktní geometrie dle zadání |
Technická specifikace
| Článek (cell) | EVE INR18650-35V (3500 mAh, certifikace CB / UL 1642) |
|---|---|
| Chemie | Lithium-ion (Li-NCM), válcový formát 18650 |
| Nominální napětí | 36 V (3,7 V × 10S) |
| Plné nabití | 42 V (4,2 V × 10S) |
| Min. vybití (cut-off) | 30 V (3,0 V × 10S) |
| BMS/PCM | PCM-LB14S007 Li-10S20A (UL Component ZPMV2.E519460) |
| Max. kontinuální vybíjecí proud | 20 A |
| Max. nabíjecí proud | 5 A (doporučeno) |
| NTC teplotní senzor | Externí 10 kΩ, B-value 3435 (na centrálním článku) |
| Nabíjecí konektor | DC 5,5 × 2,1 mm (UL1007, 18AWG) |
| Výbojový kabel | 12AWG silikonový, pocínovaný, délka 150 mm |
| Aplikace | Elektrokola (e-bike), lehká elektrická vozidla, energetické úložiště |
| Provozní teplota | 0 °C až +45 °C (nabíjení), −20 °C až +60 °C (vybíjení) |
| Skladovací teplota | −20 °C až +35 °C, optimálně +10 až +25 °C |
| Životnost (cyklů) | ≥ 500 cyklů na 80 % počáteční kapacity |
BMS/PCM — ochranné funkce
- OVP — ochrana před přebitím (Over Voltage Protection): 4,28 ± 0,025 V/článek
- UVP — ochrana před hlubokým vybitím (Under Voltage Protection): 2,8 V/článek
- OCP — proudová ochrana (Over Current Protection): 30–40 A trip
- SCP — ochrana před zkratem (Short Circuit Protection): < 200 μs reakce
- OTP — teplotní ochrana (Over Temperature Protection): odpojení > 75 °C
- Balanční obvod — pasivní balancing článků 60 mA na 4,20 V
Certifikace a shoda
- Články EVE INR18650-35V — certifikáty IEC 62133-2:2017 (CB), UL 1642
- BMS PCM-LB14S007 — UL Component Recognition ZPMV2.E519460
- EU prohlášení o shodě dle nařízení (EU) 2023/1542 (Battery Regulation)
- Harmonizovaná norma: EN 50604-1:2021 (Li-ion sekundární baterie pro lehká elektrická vozidla)
- CE označení + WEEE symbol (přeškrtnutý popelník)
- RoHS 2011/65/EU compliant (deklarace dodavatele 2026-05-15)
- UN 38.3 transport test report (Li-ion safety for shipping)
- Registrace systému zpětného odběru ECOBAT EC/25/P/642 (z. 542/2020 Sb.)
Ke stažení (technická dokumentace)
- 📄 Datasheet BR-10S3P (36V / 10,5 Ah / 378 Wh) — PDF
- 📄 Datasheet BR-10S4P (36V / 14 Ah / 504 Wh) — PDF
- 📄 PCM-LB14S007 Li-10S20A — kompletní specifikace — PDF
- 📄 PCM UL certifikát ZPMV2.E519460 — PDF
- 📄 EYBMS RoHS Compliance Declaration — PDF
- 📐 3D výkresy — 4 SKU layout varianty — PDF
- 📦 3D modely STEP (BR-10S3P-C, BR-10S3P-H‘, BR-13S4P-E, BR-13S4P-V) — ZIP
Výrobce a původ
Bateriové packety vyrábí EYBMS Technology Co., Ltd., se sídlem 8th Floor, Block B, Treasure Cube Creative R&D Building, Xin’an Fourth Road, Bao’an District, Shenzhen, Čína. EYBMS je specializovaný výrobce Li-ion bateriových packetů a BMS / PCM modulů s důrazem na e-mobility a stacionární úložiště. Web: www.eybms.com.
Distributor a odpovědný subjekt pro ČR/EU: BATERIE ROŽNOV, s.r.o., IČO 22572708, Frenštát pod Radhoštěm. Splnění povinnosti zpětného odběru baterií dle z. 542/2020 Sb.: ECOBAT EC/25/P/642.
Produkt je určen pro B2B odběratele. Pro cenovou nabídku, minimální odběr, vlastní mechanický layout, branding a technické konzultace nás kontaktujte na Petr_Halamik@aku-baterie.cz.
